NINA B112 ATUALIZANDO FIRMWARE (COMANDOS AT)

ATUALIZANDO FIRMWARE DO NINA B112 COM SEGGER JTAG /ST-LINK V2 OU VIA SERIAL

O objetivo deste BLOG é demonstrar como se pode atualizar o firmware dos comandos AT no NINA B112.

ATENÇÃO

A partir da versão 2.0 é possível pela Serial. Se for versão inferior, apenas via SWD.

"2.0.0.17","NINA-B11X-FW2.0.0.17-0-gc2ce2ea"

OK
AT+GMR

"2.0.0.17"
OKAT+UMLA=1
+UMLA:F93E26F8C94F
OK

VIA SERIAL

COLOQUE RTSßàCTS DO NINA B112 EM CURTO, MAS TAMBÉM COLOQUE O RTSßàCTS DO CONVERSOR USB SERIAL

  • BAIXE A ÚLTIMA VERSÃO DO FIRMWARE (5.0)

https://www.u-blox.com/sites/default/files/NINA-B1_5.0.0.zip

  • DESCOMPACTE E ENTRE NA PASTA UART

NINA-B11X-BOOT-SW-3.0.2-001


  • ENTRE NO S-CENTER

 E SELECIONE



APÓS ISTO, ATUALIZOU O BOOT

APÓS ISTO APARECERÁ

+++
>
>
>

PS: XMODEM

ENTÃO VÁ NO S-CENTER E ABRA

C:\Users\USER\Desktop\cinco\uart\NINA-B11X-CF-5.0.0-011.json









PRONTO, ATUALIZOU FIRMWARE E SOFTDEVICE!

HARDWARE


RTS E CTS EM CURTO NA PLACA USB SERIAL

RTS E CTS EM CURTO NO MÓDULO


VIA SWD

ENTRE NA PASTA SWD



COPIE OS 4 ARQUIVOS HEX E PRONTO! SIGA UM DOS MEIOS ABAIXO:

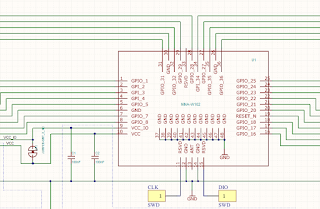

Pinos do NINA B112



SEGGER JTAG - SEGGER JLINK (20 pinos)

Você pode usar o gravador SEGGER JLINK para gravar outros módulos NINA B112, conecte nos pinos do SWDCLK (pino 7) e SWDDIO (pino 9) do SEGGER JLINK nos pinos  SWDCLK e SWDDIO do módulo a ser gravado. Não esquecer de ligar os GND do módulo NINA B112 no GND do SEGGER JTAG, bem como alimentar o NINA B112 com 3.3V.



DAPLink JTAG - Mbed DAPLink

O Arm Mbed DAPLink é um projeto de software de código aberto que permite programar e depurar aplicativos em execução nos processadores Arm Cortex. Comumente chamado de firmware de interface, o DAPLink é executado em um MCU secundário conectado à porta SWD ou JTAG do MCU do aplicativo. Esta configuração é encontrada em quase todas as placas de desenvolvimento. Ele cria uma ponte entre o seu computador de desenvolvimento e a porta de acesso de depuração da CPU.

Uma vez que você tem um DAPLink, conecte nos pinos do SWDCLK e SWDDIO do DAPLink nos pinos SWDCLK e SWDDIO do módulo NINA B112, bem como os GND e alimente o NINA B112 com 3.3V.

Ao conectar o DAPLink na USB de seu computador, ele vai criar uma pasta virtual, por exemplo, E:, então arraste a tua aplicação (.HEX) para a pasta e ele vai copiar via JTAG SWD para o módulo NINA B112.




Para montar um DAPLink de baixo custo, sugiro usar o LPC11u35, veja o link abaixo

https://os.mbed.com/platforms/SWDAP-LPC11U35/

Neste link você pode baixar o BIN do DAP-LINK para U-BLOX

https://armmbed.github.io/DAPLink/



Testes foram efetuados com o DAPLink para gravação do NINA B112 com sucesso. Atenção, o arquivo HEX deve conter a aplicação e o SoftDevice antes de gravar.

Use o aplicativo MERGEHEX,EXE

C:\MERGE>mergehex.exe -m ble_app_bms_pca10040_s132.hex s132_nrf52_6.1.0_softdevice.hex -o merge.hex
Parsing input hex files.
Merging files.
Storing merged file.

C:\MERGE>dir *.hex
 O volume na unidade C não tem nome.
 O Número de Série do Volume é 5EAA-F512

 Pasta de C:\MERGE

18/02/2019  12:30           146.085 ble_app_bms_pca10040_s132.hex
18/02/2019  14:43           569.999 merge.hex
27/07/2018  09:03           424.030 s132_nrf52_6.1.0_softdevice.hex
               3 arquivo(s)      1.140.114 bytes

               0 pasta(s)   154.161.254.400 bytes disponíveis

Atenção, não coloque o firmware DAPLink no MICROCHIP SAM, pois destruirá o firmware SEGGER J-LINK.

Abaixo um LPC11u35 com software DAPLink e conector para gravação via SWD.




No mercado há gravadores DAPLink de baixo custo, mas observe o processador usado pelo BIN gerado.


ST-LINK V2

Você também pode programar o NINA B112 usando ST-LINK V2, VIA OPENOCD. VEJA BLOG.
